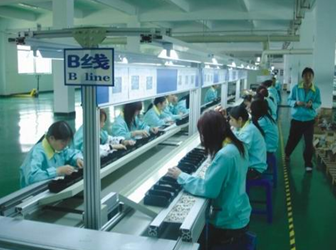

插件線

每段2.4M或3M/段,獨立馬達運輸;

獨立照明,第4套工藝指導書架;

系統調整是采用蝸輪調節.

PCB板寬度：Max.350mm

PCB運輸方向：L→R（R→L option）

PCB運輸速度：0-2m/min

運輸電機：單相220V 15W

電源：單相220V 50Hz

運輸導軌長度：800mm

重量：Approx.40kg

外形尺寸（L×W×H）：800×690×750mm

特制不銹鋼鏈條同步入板接駁機構。高強度耐磨運輸導軌，四絲桿同軸上吊桿

調寬系統，未來專利防沾錫鈦爪和運輸機

構設計。

噴霧系統面板式調節，無感氣缸驅動，PLC精確計算噴霧面積。噴霧超前、置后量可調。

錫爐采用鑄銅板外熱式加熱方式；爐膽采用SUS316L不銹鋼制作；兩波峰近距離設計，完全適合無鉛焊接；低氧強制式冷卻系統，采用多點增壓式噴氣結構，上下冷卻方式，大功率渦流風機增壓輸出。

溫控采用PLC控制方式，并標配溫控儀表超溫保護系統。

出板接駁臺

★ 采用STK調速電機，調速平穩、可靠。

★ 采用荷蘭防靜電皮帶、傳送、平穩、耐用。

★ 使用特制鋁型材機架、維修、保養方便。

參數：

皮帶寬度：300~500mm可選

PCB運輸方向 ：L > R、R --L可選

運輸速度：0-3m/min

電源：單相220V 60W

運輸帶長度：420mm+750mm

機身高度：750mm~1100mm

重量：45kg

皮帶線
